系统概述

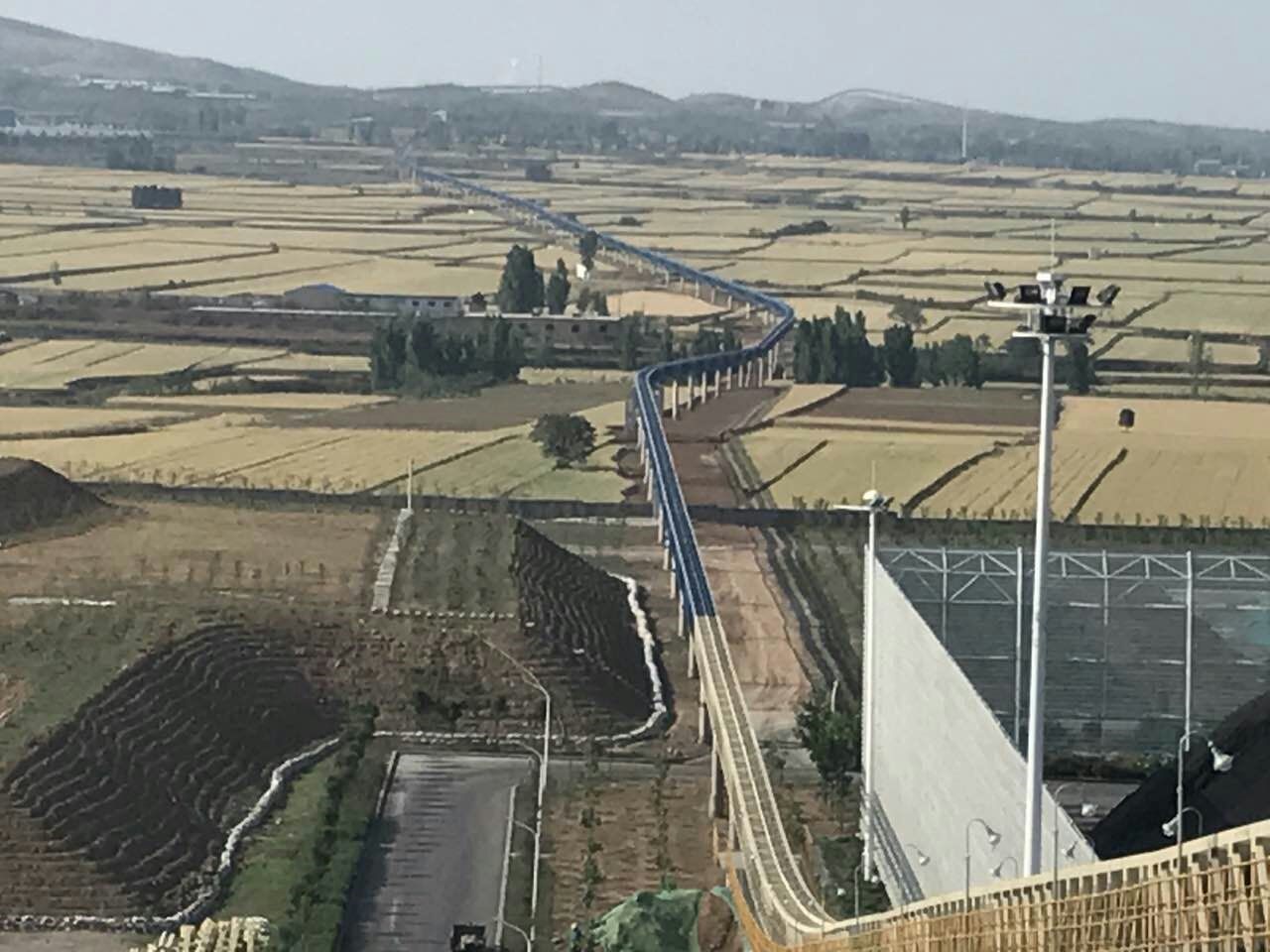

输煤程控系统主要是用于火力发电厂燃料系统的堆卸、输煤、配煤全过程实现自动控制、监测的专用配套系统,本系统可协助运行人员监视、分析运行工况,并通过屏幕显示系统报给运行人员,在现场出现异常情况时,及时关停相关设备或通知运行人员及时采取措施,以缩小事故影响。因此,输煤系统是火力发电厂安全生产及科学管理的重要保证,是保证机组正常运行的重要条件。
系统组成
整个系统由上位机系统、PLC程控系统、现场监测传感器三部分组成。
PLC程控系统采用MODICON、AB、SIEMENS、GE和OMRON等可编程控制器(PLC)作为控制主站,多采用双机热备方式运行,系统包括一个输煤程控主站及多个远程I/O站。
上位机系统采用进口监控组态软件Intouch、Ifix、Wincc或自主研发的红旗监控软件,实现实时数据采集显示,实时操作,历史数据收集与存储,实时与历史趋势图显示,实时报警与记录等功能,并可根据用户需求灵活设计,方便操作。
现场监测传感器是皮带正常运行的保护装置,作为整个系统的跳闸与安全连锁。主要由拉绳、跑偏、撕裂、速度、堵煤等开关组成,对现场设备信号实时监控,有效地反映皮带真实工况,把不安全隐患降至最低,防止事故的发生。
系统功能
1. 控制方式有就地、手动、自动三种,按工艺流程实现程序启停控制(逆煤流起动、顺煤流停机);
2. 当拉绳、重跑偏、撕裂等故障信号上来,从事故皮带起顺煤流停止相应皮带;轻跑、速度、料流等故障信号上来,直接在上位机显示报警并不停机,告诉运维人员去排查故障;
3. 原煤仓的配煤分自动配煤、手动配煤及就地配煤。自动配煤可采用低煤位配煤、顺序配煤、定时配煤、强制配煤等方式;
4. 输煤除尘系统、喷淋系统和除铁器的程序自动启停和皮带有联锁控制;
5. 所有PLC I/O 信号全部隔离,数字量采用继电器隔离,模拟量采用隔离器隔离,以保证PLC控制系统的操作安全;
6. 历史趋势表记录所需的数据,并可显示实时趋势曲线;
7. 模拟量超限报警并可进行音响提醒;
8. 原煤仓上煤量的分炉计量和输煤系统统计报表的实现;
9. 通讯可以采用以太网、或现场控制网络,实现控制室的计算机与子站的通讯。
